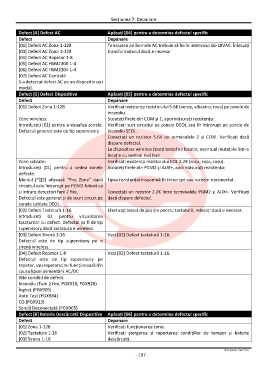

Page 197 - Manual de referinta DSC Seria NEO
P. 197
Secțiunea 7: Depanare
Defect [4] Defect AC Apăsați [04] pentru a determina defectul specific
Defect Depanare
[01] Defect AC Zona 1-128 Tensiunea pe bornele AC trebuie să fie în intervalul 16-18VAC. Înlocuiți
[03] Defect AC Zona 1-128 transformatorul dacă e necesar.
[04] Defect AC Repetor 1-8
[05] Defect AC HSM2300 1-4 Apăsați [05] pentru a determina defectul specific
[06] Defect AC HSM2204 1-4 Depanare
[07] Defect AC Centrală Verificați existența rezistorului 5.6K (verde, albastru, roșu) pe zonele de
S-a detectat defect AC pe un dispozitiv sau incendiu.
modul. Scoateți firele din COM și Z, apoi măsurați rezistența:
Defect [5] Defect Dispozitive Verificați surt circuitul pe zonele DEOL sau fir întrerupt pe zonele de
Defect incendiu SEOL.
[01] Defect Zona 1-128 Conectați un rezistor 5.6K pe terminalele Z și COM. Verificați dacă
dispare defectul.
Zone wireless: La dispozitive wireless faceți testul de locație, eventual mutați-le într-o
Introduceți [01] pentru a vizualiza zonele. locație cu semnal mai bun.
Defectul generat este de tip supervisory. Verificați existența rezistorului EOL 2.2K (roșu, roșu, roșu).
Scoateți firele din PGM2 și AUX+, apoi măsurați rezistența:
Zone cablate: Lipsa rezistenței înseamnă fir întrerupt sau rezistor neconectat.
Introduceți [01] pentru a vedea zonele Conectați un rezistor 2.2K între terminalele PGM2 și AUX+. Verificați
defecte. dacă dispare defectul.
Meniul [*][2] afișează ”Fire Zone” dacă Efectuați testul de poziție pentru tastatură, relocați dacă e necesar.
circuitul este întrerupt pe PGM2 folosit ca
și intrare detectori fum 2 fire. Vezi [02] Defect tastatură 1-16.
Defectul este generat și de scurt circuit pe
zonele cablate DEOL. Vezi [02] Defect tastatură 1-16.
[02] Defect Tastatură 1-16
Introduceți 02 pentru vizualizarea Apăsați [06] pentru a determina defectul specific
tasaturilor cu defect. Defectul va fi de tip Depanare
supervisory dacă tastatura e wireless. Verificați funcționarea zonei.
[03] Defect Sirenă 1-16 Verificați ștergerea și raportarea condițiilor de tamper și baterie
Defectul este de tip supervisory pe o descărcată.
sirenă wireless.
[04] Defect Repetor 1-8
Defectul este de tip supervisory pe
repetor, sau repetorul nu funcționează din
cauza lipsei alimentării AC/DC
Alte condiții de defect:
Incendiu (Fum 2 fire, PGX916, PGX926)
Îngheț (PGX905)
Auto Test (PGX984)
CO (PGX913)
Sondă Deconectată (PGX905)
Defect [6] Baterie Descărcată Dispozitive
Defect
[01] Zona 1-128
[02] Tastatura 1-16
[03] Sirena 1-16
© SECPRAL COM 2015
- 197 -
