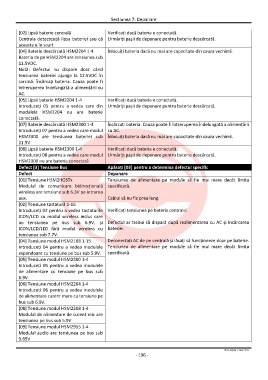

Page 196 - Manual de referinta DSC Seria NEO
P. 196
Secțiunea 7: Depanare
[02] Lipsă baterie centrală Verificați dacă bateria e conectată.
Centrala detectează lipsa bateriei sau că Urmăriți pașii de depanare pentru baterie descărcată.
aceasta e în scurt
[04] Baterie descărcată HSM2204 1-4 Înlocuiți bateria dacă nu mai are capacitate din cauza vechimii.
Bateria de pe HSM2204 are tensiunea sub
11.5VDC. Verificați dacă bateria e conectată.
Notă: Defectul nu dispare doar când Urmăriți pașii de depanare pentru baterie descărcată.
tensiunea bateriei ajunge la 12.5VDC în
sarcină. Încărcați bateria. Cauza poate fi Încărcați bateria. Cauza poate fi întreruperea îndelungată a alimentării
întreruperea îndelungată a alimentării cu cu AC.
AC. Înlocuiți bateria dacă nu mai are capacitate din cauza vechimii.
[05] Lipsă baterie HSM2204 1-4
Introduceți 05 pentru a vedea care din Verificați dacă bateria e conectată.
modulele HSM2204 nu are baterie Urmăriți pașii de depanare pentru baterie descărcată.
conectată.
[07] Baterie descărcată HSM2300 1-4 Apăsați [03] pentru a determina defectul specific
Introduceți 07 pentru a vedea care modul Depanare
HSM2300 are tensiunea bateriei sub Tensiunea de alimentare pe module să fie mai mare decât limita
11.5V specificată.
[08] Lipsă baterie HSM2300 1-4 Cablul să nu fie prea lung.
Introduceți 08 pentru a vedea care modul Verificați tensiunea pe bateria centralei.
HSM2300 nu are bateria conectată Defectul ar trebui să dispară după realimentarea cu AC și încărcarea
bateriei.
Defect [3] Tensiune Bus Deconectați AC de pe centrală și lăsați să funcționeze doar pe baterie.
Defect Tensiunea de alimentare pe module să fie mai mare decât limita
[01] Tensiune HSM2HOSTx specificată.
Modulul de comunicare bidirecțională
wireless are tensiune sub 6.3V pe intrarea
aux.
[02] Tensiune tastatură 1-16
Introduceți 02 pentru a vedea tastaturile
ICON/LCD cu modul wireless inclus care
au tensiunea pe bus sub 6.9V, și
ICON/LCD/LED fără modul wireless cu
tensiunea sub 7.7V.
[04] Tensiune modul HSM2108 1-15
Introduceți 04 pentru a vedea modulele
expandoare cu tensiune pe bus sub 5.9V.
[05] Tensiune modul HSM2300 1-4
Introduceți 05 pentru a vedea modulele
de alimentare cu tensiune pe bus sub
6.9V.
[06] Tensiune modul HSM2204 1-4
Introduceți 06 pentru a vedea modulele
de alimentare curent mare cu tensiune pe
bus sub 6.9V.
[08] Tensiune modul HSM2208 1-4
Modulul de alimentare de curent mic are
tensiunea pe bus sub 5.9V
[09] Tensiune modul HSM2955 1-4
Modulul audio are tensiunea pe bus sub
9.65V
© SECPRAL COM 2015
- 196 -
