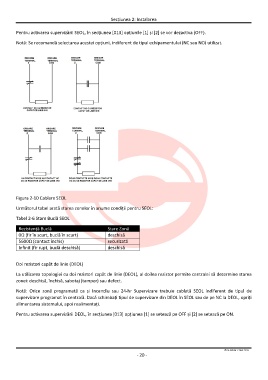

Page 20 - Manual de referinta DSC Seria NEO

Secțiunea 2: Instalarea

Pentru activarea supervizării SEOL, în secțiunea [013] opțiunile [1] și [2] se vor dezactiva (OFF).
Notă: Se recomandă selectarea acestei opțiuni, indiferent de tipul echipamentului (NC sau NO) utilizat.

Figura 2-10 Cablare SEOL

Următorul tabel arată starea zonelor în anume condiții pentru SEOL:

Tabel 2-6 Stare Buclă SEOL

Rezistență Buclă Stare Zonă
0Ω (fir în scurt, buclă în scurt) deschisă
5600Ω (contact închis) securizată
Infinit (fir rupt, buclă deschisă) deschisă

Doi rezistori capăt de linie (DEOL)

La utilizarea topologiei cu doi rezistori capăt de linie (DEOL), al doilea rezistor permite centralei să determine starea
zonei: deschisă, închisă, sabotaj (tamper) sau defect.

Notă: Orice zonă programată ca și Incendiu sau 24-hr Supervizare trebuie cablată SEOL indiferent de tipul de
supervizare programat în centrală. Dacă schimbați tipul de supervizare din DEOL în SEOL sau de pe NC la DEOL, opriți
alimentarea sistemului, apoi realimentați.

Pentru activarea supervizării DEOL, în secțiunea [013] opțiunea [1] se setează pe OFF și [2] se setează pe ON.
